產品名稱：AF4QH-10C風機安全閥
產品標簽：安全閥，風機安全閥
更新時間：2019/5/4 9:28:02
上一個產品： A21H-16C彈簧微啟式外螺紋安全閥
下一個產品：WA42Y-16C波紋管背壓平衡全啟式安全閥
在線客服：
在線訂購：在線訂購
產品詳情
AF4QH-10C風機安全閥產品概述：
AF4QH型安全閥主要用于風機系統，作為超壓保護裝置。
風機安全閥是結合風機的特定工況和參數而研制開發的一種新型的閥門產品，它用于保護風機及設備的安全，當風機及設備中的壓力異常升高到某一規定值（安全閥的開啟壓力）時，安全閥能夠自動開啟并排放介質，以防止壓力繼續升高，當風機及設備中的壓力降低到某一規定值（安全閥的回座壓力）時，安全閥自動關閉。
風機安全閥特點：
1、由于風機主要用于低壓空氣介質，因此風機安全閥取消了出口排放法蘭，而采用閥體四周均布的小孔直接排放介質，同時將彈簧腔體直接設置在閥瓣背部，采用上述專利結構后，閥門的結構更為緊湊，介質的排放更加通暢，而閥門的重量卻只有傳統安全閥的1/3～1/5。
2、風機安全閥在閥瓣與閥座間采用了壓力積聚槽的專利結構設計，與傳統安全閥采用調節圈及定為螺釘?shù)慕Y(jié)構相比較，結構更加簡單，閥門的使用也更加方便，而閥門的性能卻更加穩定。
3、傳統安全閥的最低開啟壓力一般為0.1MPa，而用于風機的安全閥，其開啟壓力往往要求低于0.1MPa，傳統安全閥即使改用剛度較小的彈簧，在低壓下也不能準確、靈敏的動作。而風機安全閥設計的開啟壓力范圍為0.02～0.2MPa，因此風機安全閥在低壓下能夠非常準確、靈敏的動作。
4、風機安全閥的彈簧通過閥桿作用在閥瓣上的力作用點與閥瓣密封面非常接近，而傳統安全閥力的作用點遠離閥瓣密封平面，因此，與傳統安全閥相比，風機安全閥的動作性能更加穩定可靠。
5、傳統安全閥通過出口通道向一個方向排放介質，因此介質排放時容易引起系統的振動，而風機安全閥是通過閥體上周向均布的小孔向四周均勻排放介質，因此，閥門動作時平穩無振動。
6、風機安全閥沒有調節圈，使用非常簡單，安全閥出廠時已按用戶要求的開啟壓力調試好，用戶直接將安全閥安裝在系統上即可使用。
風機安全閥是結合風機的特定工況和參數而研制開發的一種新型的閥門產品，它用于保護風機及設備的安全，當風機及設備中的壓力異常升高到某一規定值（安全閥的開啟壓力）時，安全閥能夠自動開啟并排放介質，以防止壓力繼續升高，當風機及設備中的壓力降低到某一規定值（安全閥的回座壓力）時，安全閥自動關閉。
風機安全閥特點：
1、由于風機主要用于低壓空氣介質，因此風機安全閥取消了出口排放法蘭，而采用閥體四周均布的小孔直接排放介質，同時將彈簧腔體直接設置在閥瓣背部，采用上述專利結構后，閥門的結構更為緊湊，介質的排放更加通暢，而閥門的重量卻只有傳統安全閥的1/3～1/5。
2、風機安全閥在閥瓣與閥座間采用了壓力積聚槽的專利結構設計，與傳統安全閥采用調節圈及定為螺釘?shù)慕Y(jié)構相比較，結構更加簡單，閥門的使用也更加方便，而閥門的性能卻更加穩定。
3、傳統安全閥的最低開啟壓力一般為0.1MPa，而用于風機的安全閥，其開啟壓力往往要求低于0.1MPa，傳統安全閥即使改用剛度較小的彈簧，在低壓下也不能準確、靈敏的動作。而風機安全閥設計的開啟壓力范圍為0.02～0.2MPa，因此風機安全閥在低壓下能夠非常準確、靈敏的動作。
4、風機安全閥的彈簧通過閥桿作用在閥瓣上的力作用點與閥瓣密封面非常接近，而傳統安全閥力的作用點遠離閥瓣密封平面，因此，與傳統安全閥相比，風機安全閥的動作性能更加穩定可靠。
5、傳統安全閥通過出口通道向一個方向排放介質，因此介質排放時容易引起系統的振動，而風機安全閥是通過閥體上周向均布的小孔向四周均勻排放介質，因此，閥門動作時平穩無振動。
6、風機安全閥沒有調節圈，使用非常簡單，安全閥出廠時已按用戶要求的開啟壓力調試好，用戶直接將安全閥安裝在系統上即可使用。
 |
主要零部件材料
公稱壓力
|
型 號
|
|||||||
PN1.0MPa
|
AF4QH-10C
|
AF4QW-10P
|
AF4QW-10P8
|
AF4QW-10P3
|
AF4QW-10R
|
AF4QW-10R8
|
AF4QW-10R3
|
|
主要
零件 材料 |
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
閥座
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
閥瓣
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
反沖盤
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
彈簧
|
50CrVA
|
50CrVA（表面包覆氟塑料）
|
||||||
適用溫度
|
250℃
|
180℃
|
||||||
適用介質
|
空氣等
弱腐蝕性氣體介質 |
硝酸類腐蝕性氣體介質
|
醋酸類腐蝕性氣體介質
|
|||||
彈簧
壓力級 MPa |
0.02～0.035；0.035～0.045；0.045～0.06；
0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20； |
|||||||
風機安全閥排量
開啟壓力
MPa |
排放壓力
MPa |
公稱通徑
|
||||||
DN40
|
DN50
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
||
排量 Qd,m3/min
|
||||||||
0.02
|
0.021
|
5.5
|
9
|
22
|
37
|
62
|
88
|
137
|
0.03
|
0.032
|
6.8
|
11
|
27
|
45
|
76
|
108
|
169
|
0.04
|
0.042
|
7.6
|
12
|
30
|
51
|
85
|
120
|
188
|
0.05
|
0.053
|
8.6
|
14
|
34
|
58
|
96
|
136
|
213
|
0.06
|
0.063
|
9.4
|
15
|
37
|
63
|
105
|
150
|
234
|
0.07
|
0.074
|
10
|
16
|
40
|
68
|
113
|
160
|
275
|
0.08
|
0.084
|
11
|
18
|
43
|
73
|
121
|
172
|
269
|
0.09
|
0.095
|
12
|
19
|
46
|
77
|
128
|
183
|
285
|
0.10
|
0.105
|
12
|
20
|
48
|
81
|
135
|
192
|
300
|
0.11
|
0.116
|
13
|
21
|
51
|
85
|
142
|
202
|
316
|
0.12
|
0.126
|
13
|
22
|
53
|
89
|
148
|
211
|
331
|
0.13
|
0.137
|
14
|
23
|
55
|
93
|
156
|
222
|
347
|
0.14
|
0.147
|
15
|
24
|
58
|
94
|
161
|
231
|
361
|
0.15
|
0.158
|
15
|
25
|
60
|
102
|
170
|
241
|
377
|
0.16
|
0.168
|
16
|
26
|
63
|
106
|
176
|
250
|
391
|
0.17
|
0.179
|
16
|
27
|
65
|
110
|
184
|
261
|
407
|
0.18
|
0.189
|
17
|
28
|
68
|
114
|
190
|
270
|
422
|
0.19
|
0.200
|
18
|
29
|
70
|
118
|
197
|
280
|
438
|
0.20
|
0.21
|
18
|
30
|
72
|
122
|
204
|
290
|
453
|

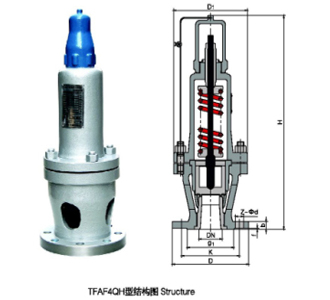

主要外形及連接尺寸
公稱通徑DN
|
主要尺寸
|
||||||
D
|
D1
|
D2
|
b
|
Z-φd
|
D3
|
H
|
|
40
|
145
|
110
|
85
|
16
|
4-18
|
100
|
250
|
50
|
160
|
125
|
100
|
16
|
4-18
|
115
|
272
|
65
|
180
|
145
|
120
|
18
|
4-18
|
140
|
285
|
80
|
195
|
160
|
135
|
20
|
4-18
|
172
|
296
|
100
|
215
|
180
|
155
|
20
|
8-18
|
212
|
425
|
125
|
245
|
210
|
185
|
22
|
8-18
|
254
|
450
|
150
|
280
|
240
|
210
|
22
|
8-23
|
280
|
480
|
200
|
335
|
295
|
365
|
24
|
8-23
|
330
|
520
|
