產品名稱：900系列德標安全閥
產品標簽：安全閥，德標安全閥
更新時間：2019/5/4 10:55:15
上一個產品： GA42H-16C單杠桿安全閥
下一個產品：A46Y-16C先導式安全閥
在線客服：
在線訂購：在線訂購
產品詳情
900系列德標安全閥產品概述：
型號：900
口徑：中口徑,小口徑
材質：碳鋼,不銹鋼
900系列德標安全閥
全啟式D/G（蒸汽/氣體）
標準式F（液體）
【900系列德標安全閥使用范圍】
900系列德標安全閥主要用于石油、天然氣、化工、電力、城市燃氣等領域，作為超壓保護裝置，具有動作精度高，重復性好，回座準確，操作維護方便。
901型 902型 911型 912型
閉式閥帽 開式閥帽 閉式閥帽 閉式閥帽
閉式頂蓋 開式頂蓋 氣密式頂蓋 開式頂蓋
帶手柄 帶手柄 不帶手柄 帶手柄
【900系列德標安全閥性能參數】
| 型號 | 公稱壓力 | 閥體材質 | 公稱通徑 | 工作溫度 |
| 35.901/902/911/912 | PN40/16 | 鑄鋼1.0619+N | DN20/32～DN150/250 | -10℃～+450℃ |
| 55.901/911 | PN40/16 | 不銹鋼1.4408 | DN20/32～DN100/150 | -60℃～+400℃ |
| DN | 20/32 | 25/40 | 32/50 | 40/65 | 50/80 | 65/100 | 80/125 | 100/150 | 125/200 | 150/250 |
| 流通孔徑 | 18 | 22.5 | 29 | 36 | 45 | 58.5 | 72 | 80 | 100 | 125 |
| 流通面積 | 254 | 398 | 661 | 1018 | 1590 | 2688 | 4072 | 6362 | 8825 | 12266 |
| 重量 | 8.5 | 10 | 14 | 20 | 28 | 40 | 53 | 80 | 125 | 165 |

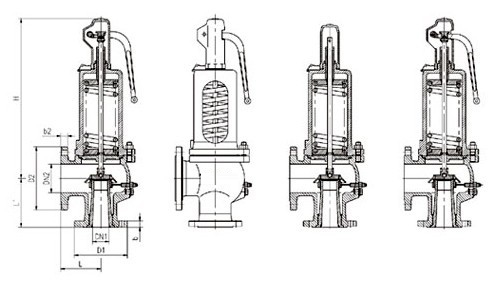

【900系列德標安全閥外形和連接尺寸】
| 901,902,911,912型安全閥 | |||||||||||
| DN1×DN2 | 20×32 | 25×40 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | |
| D1 | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| PN40 | 235 | 220 | 300 | ||||||||
| D2 | PN16 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
| b1 | 20 | 20 | 20 | 21 | 22 | 24 | 26 | 28 | 31 | 34 | |
| b2 | 19 | 19 | 20 | 20 | 20 | 20 | 22 | 22 | 27 | 29 | |
| L | 85 | 100 | 110 | 115 | 120 | 140 | 160 | 180 | 200 | 220 | |
| L1 | 95 | 105 | 115 | 140 | 150 | 170 | 195 | 220 | 250 | 285 | |
| H | 270 | 280 | 330 | 3950 | 435 | 545 | 610 | 690 | 845 | 890 | |
| 排水孔(帶螺塞,不銹鋼結構為特別設計) | G1/4' | G3/8 | |||||||||
| 921，922，923，924型安全閥 | |||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D | PN16/PN40 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220/235 |
| b | 鑄鋼/不銹鋼閥體 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 |
| L | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | |
| H | 260 | 270 | 285 | 290 | 290 | 340 | 400 | 450 | |
| 941,942,943型安全閥 | ||||
| DN | 15 | 20 | 25 | 25 |
| GE | 1/2' | 3/4' | 1' | 1' |
| GA | 3/4' | 1' | 11/4' | 11/2' |
| b | 15 | 16 | 18 | 18 |
| L | 50 | 50 | 50 | 50 |
| L1 | 53 | 55 | 58 | 58 |
| H | 260 | 260 | 260 | 260 |
| 961,962,963型安全閥 951,952,953型安全閥 | |||
| DN | 15 | 20 | 25 |
| GE | 1/2' | 3/4' | 1' |
| GA | 1/2'1) | 1/2'2) | 1' |
| b | 15 | 16 | 18 |
| L | 42 | 42 | 50 |
| L1 | 34 | 34 | 34 |
| H(最大) | 187 | 187 | 187 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
