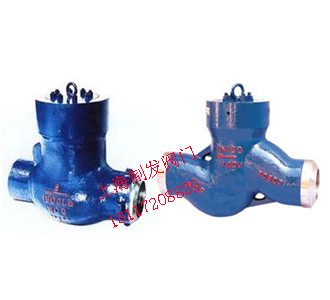

產品名稱：H61H/H61Y高溫高壓電站止回閥
產品標簽：止回閥，高溫高壓電站止回閥
更新時間：2019/5/25 11:02:47
上一個產品： H76H/W/Y對夾蝶形止回閥
下一個產品：HH47X蝶式緩沖止回閥
在線客服：
在線訂購：在線訂購
產品詳情
序號 NO. |
零件名稱 Part Name |
碳鋼系列 Carbon Steel |
合金鋼系列 Alloy steel |
不銹鋼系列 Stainless Steel |
|
ASTM |
|||||
1 |
閥體/Body |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
2 |
閥座/ Seat Ring |
A105 |
A182/304 |
A182/304 |
A182/316L |
3 |
閥瓣/Disc |
A105 |
A182/F304 |
A182/F304 |
A182/F316L |
4 |
搖桿/Hinge |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
5 |
自密封川/Pressure Seat |
304+夾柔性石墨/軟鋼 |
316+夾柔性石墨（或軟316） |
316L+夾柔性石墨（或軟316L） |
|
6 |
銷軸/Hinge Pin |
A182F6 |
A182/F304 |
A182/F304 |
A182/F316L |
7 |
閥蓋(芯)/Bonnet |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
8 |
螺柱/Stud |
A193/B7 |
A193/B16 |
A193/B8 |
A193/B8M |
9 |
六角螺母/ Nut |
A194/2H |
A194/7 |
A194/8 |
A194/8 |
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
水、蒸汽、油品、硝酸、醋酸等 |
||
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～450℃ |
||
型號 |
零件名稱 |
|||||||
閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
|
H61H－250 H61H－320 |
A216/WCB |
A105 |
彈簧鋼 |
A182/F6a |
304+夾柔性石墨 |
A216/WCB |
A216/WCB |
A194/2H |
H61Y-P54100V H61Y-P57170V |
A217/WC9 |
A182/F22 |
彈簧鋼 |
A182/304 |
304+夾柔性石墨 |
A217/WC9 |
A217/WC9 |
A194/7 |

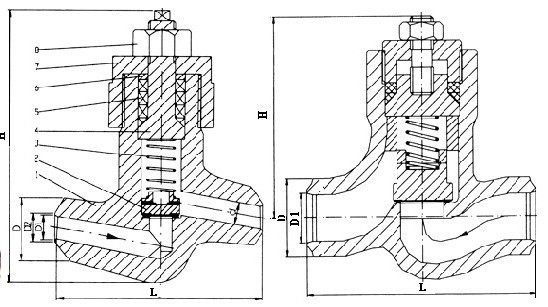

H61H/H61Y高溫高壓電站止回閥主要外形尺寸
公稱通徑 |
尺寸(mm) |
配管 (mm) 外徑×壁厚 |
重 量 (Kg) |
|||||
DN (mm) |
L |
D |
D1 |
D2 |
d |
H |
||
10 |
125 |
30 |
10 |
13 |
10 |
156 |
16×3 |
3 |
15 |
155 |
42 |
14 |
18 |
14 |
170 |
22×4 |
8．5 |
20 |
155 |
42 |
19 |
23 |
14 |
180 |
28×4 |
9 |
25 |
180 |
53 |
19 |
23 |
19 |
200 |
28×4 |
10 |
32 |
180 |
53 |
26 |
30 |
26 |
210 |
38×6 |
14 |
40 |
215 |
75 |
38 |
43 |
33 |
250 |
60×10 |
25 |
50 |
320 |
85 |
48 |
53 |
37 |
300 |
76×12 |
28 |
H61H/H61Y高溫高壓電站止回閥主要外形尺寸
公稱通徑 |
尺寸(mm) |
配管 (mm) 外徑×壁厚 |
重 量 (Kg) |
|||||
DN (mm) |
L |
D |
D1 |
D2 |
d |
H |
||
65 |
430 |
110 |
67 |
330 |
89×11 |
39 |
430 |
110 |
80 |
470 |
130 |
84 |
340 |
108×14 |
75 |
470 |
130 |
100 |
560 |
165 |
101 |
370 |
133×16 |
148 |
560 |
165 |
125 |
650 |
185 |
124 |
390 |
168×22 |
180 |
650 |
185 |
150 |
730 |
220 |
164 |
400 |
195×15 |
340 |
730 |
220 |
175 |
900 |
240 |
187 |
428 |
219×16 |
400 |
900 |
240 |
200 |
950 |
260 |
200 |
518 |
/ |
603 |
950 |
260 |
 |
注：以上的產品介紹，參數(shù)，圖片，數(shù)據(jù)僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
