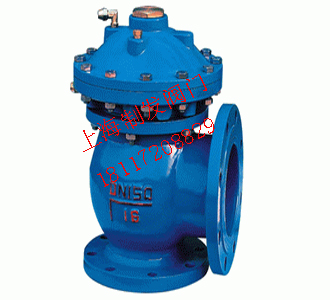

產品名稱：JM644X-16C膜片式快開排泥閥
產品標簽：排泥閥，膜片式快開排泥閥
更新時間：2019/5/6 17:26:56
上一個產品： JM744X-16C隔膜式快開排泥閥
下一個產品：J744X-16C液動角式快開排泥閥
在線客服：
在線訂購：在線訂購
產品詳情
膜片式快開排泥閥又稱隔膜式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。膜片式快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
膜片式快開排泥閥安裝示意圖：
注：（如有特殊要求，訂貨時說明）
膜片式快開排泥閥零件材料：
零件名稱 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
材 料 |
鑄鐵、球鐵、碳鋼 |
球鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |
膜片式快開排泥閥外形結構圖：
膜片式快開排泥閥連接尺寸：
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
H |
370 |
440 |
53 |
0615 |
785 |
880 |
970 |
膜片式快開排泥閥安裝效果圖：
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
